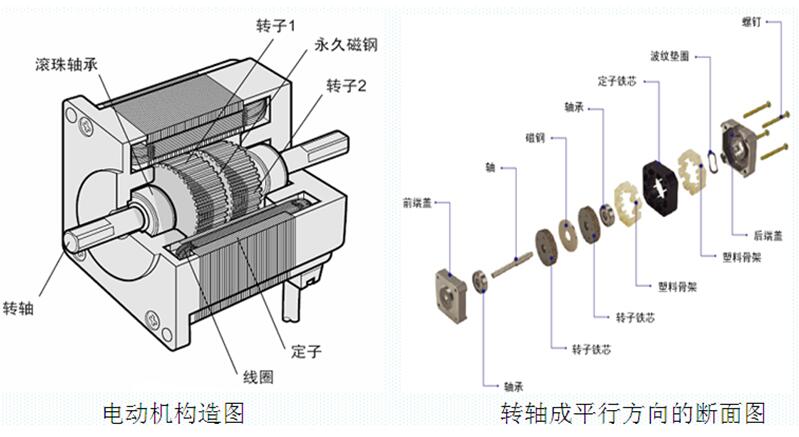

步進電動機構造：由轉子（轉子鐵芯、永磁體、轉軸、滾珠軸承），定子（繞組、定子鐵芯），前后端蓋等組成。最典型兩相混合式步進電機的定子有8個大齒，40個小齒，轉子有50個小齒；三相電機的定子有9個大齒，45個小齒，轉子有50個小齒。

      步進電機工作原理：步進電機是將電脈沖信號轉變?yōu)榻俏灰苹蚓€位移的開環控制元件。在非超載的情況下，電機的轉速和停止的位置這取決于脈沖信號的頻率和頻率數。脈沖數越多電機轉動的角度越大，脈沖頻率越高電機轉速越快，但不能超過最高頻率否則電機的力矩迅速減小，電機不轉。
