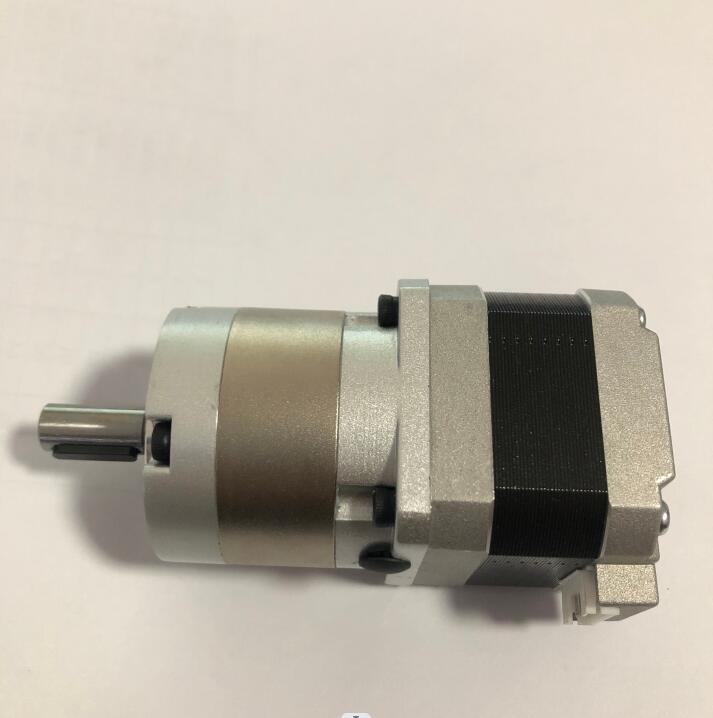

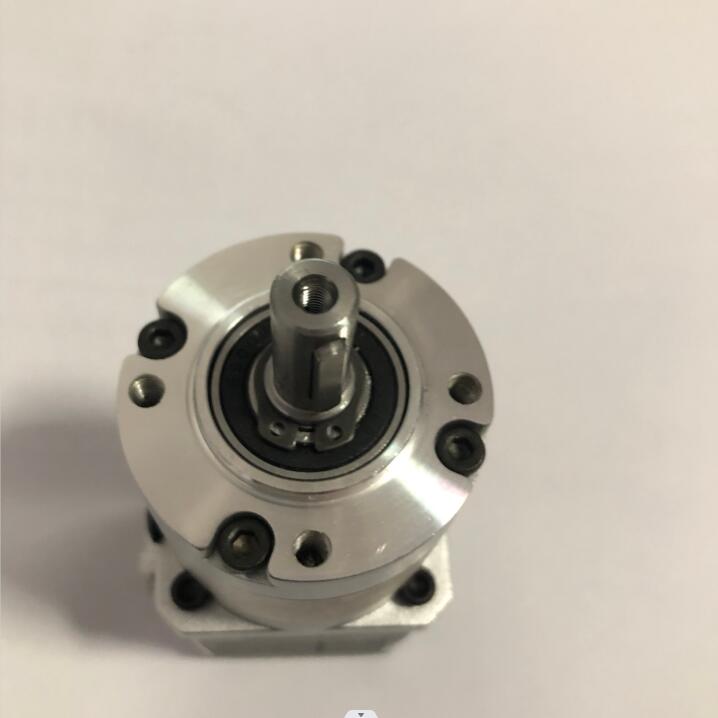

42mm行星減速步進電機
與日本信濃步進電機完美搭配、質量可靠、性價比高；
高精度，回轉精度≦2.5度；
低噪聲，噪聲≦60dB；
超長工作壽命，壽命到達20000H；
超大扭矩輸出，一級減速（減速比3、5、10）最大負載12NM，背隙≤8弧分，效率96%；
二級減速（減速比12~70）最大負載20NM，背隙≤12弧分，效率94%。
為了達到比較好的噪聲效果，建議減速箱的輸入轉速最好不超過600rpm。
需要更高精度或者其他減速比、以及雙出軸及帶剎車器的減速步進電機產品資料.
想要獲得更多產品信息，請致電: 1881367658013923484902
廣泛應用行業：
螺絲機、FA工廠自動化、印刷、包裝、安防、電動模具、碼垛機器人、機械臂等要求噪音低，低轉速情況下獲得大力矩輸出，精確定位的應用場地。
可根據客戶要求選擇電機參數搭配。
減速比眾多選擇：
一級減速比：4、5、8、10；
二級減速比：16、20、25、40、50；
二級減速比：64、80、100、125、160、200。
|
42減速步進電機型號 |
減速比 |
額定電流 |
步進角 |
額定轉矩 |
轉動慣量 |
引線數 |
出線方式 |
機身長L |
重量 |
|
單出軸 |
? |
(A) |
(度) |
(N.m) |
（g.cm2） |
pin |
? |
(mm) |
(Kg) |
|
JKX42-005-1094 |
1:5 |
0.85 |
0.36 |
0.95 |
825 |
4 |
插頭 |
74 |
0.63 |
|
JKX42-005-2164 |
1:5 |
1.6 |
0.36 |
1.18 |
1400 |
6 |
插頭 |
80 |
0.69 |
|
JKX42-005-4204 |
1:5 |
2 |
0.36 |
1.5 |
1650 |
4 |
插頭 |
90 |
0.78 |
|
JKX42-010-1094 |
1:10 |
0.85 |
0.18 |
1.4 |
3300 |
4 |
插頭 |
74 |
0.63 |
|
JKX42-010-2164 |
1:10 |
1.6 |
0.18 |
2.3 |
5600 |
6 |
插頭 |
80 |
0.69 |
|
JKX42-010-4204 |
1:10 |
2 |
0.18 |
3 |
6600 |
4 |
插頭 |
90 |
0.78 |
|
JKX42-020-4204 |
1:20 |
2 |
0.09 |
5.6 |
26400 |
4 |
插頭 |
101 |
0.73 |
|
JKX42-040-2164 |
1:40 |
1.6 |
0.045 |
9 |
89600 |
6 |
插頭 |
91 |
0.79 |
|
JKX42-040-4204 |
1:40 |
2 |
0.045 |
15 |
105600 |
4 |
插頭 |
101 |
0.88 |

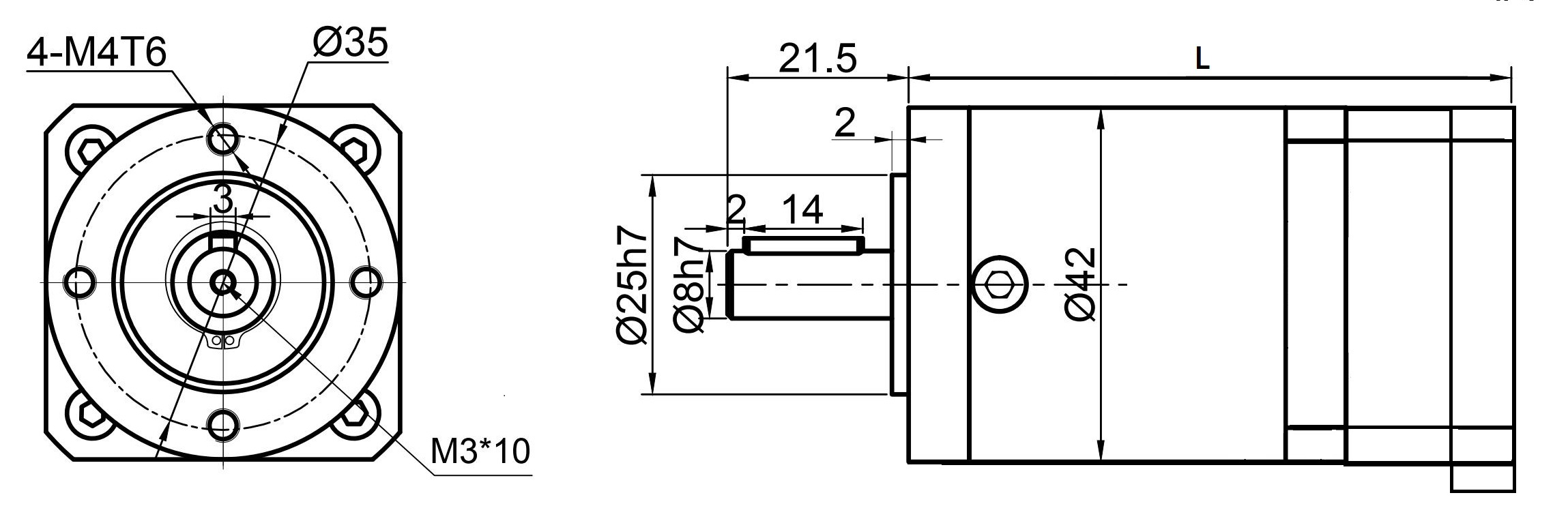

尺寸圖：
