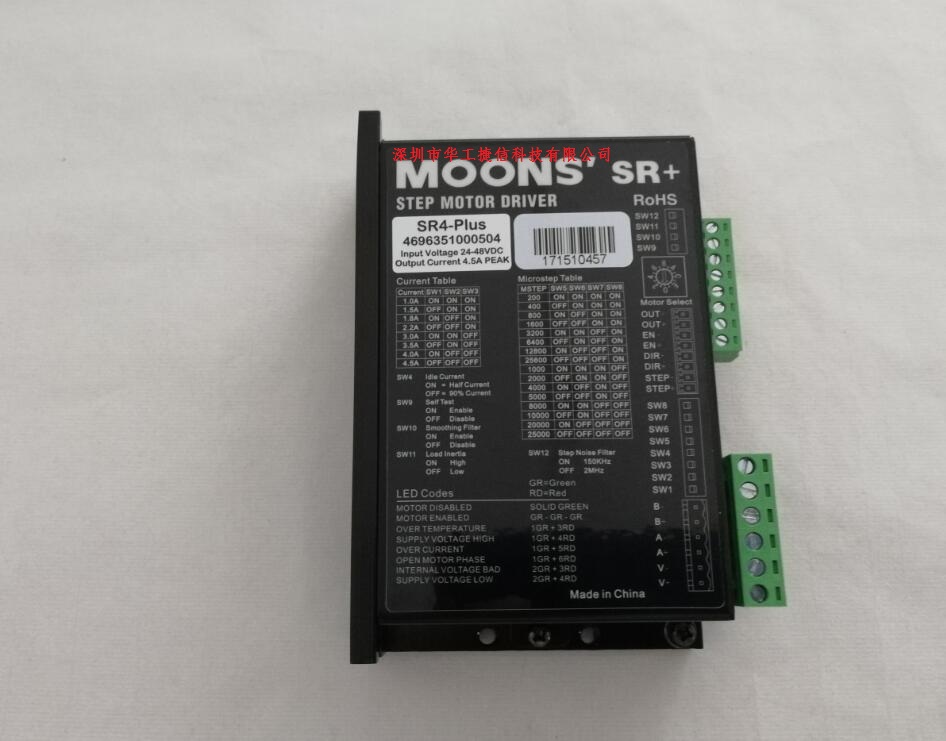

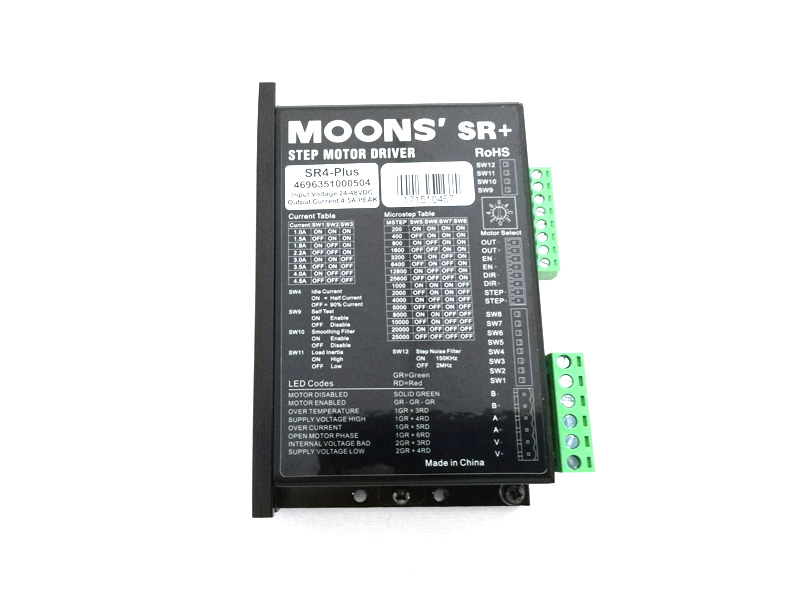

SR4 PLUS步進電機驅動器產品性能穩定、性價比高、價格低；適用于42mm、57mm日本信濃及其它品牌步進電機。輸入電壓DC24-48V。
想要獲得更多產品信息，請致電: 1881367658013923484902
SR4-Plus與SR4兩相步進電機驅動器是基于PID電流控制算法設計的高性價比細分型驅動器，具有優越的性能表現，高速大力矩輸出，低噪音，低振動，低發熱，特別適合OEM客戶的大批量應用場合。
SR4-Plus驅動器可通過撥碼開關選擇運行電流和細分，有16種細分，8種電流供選擇，具有過壓，欠壓，相電流過流保護，其輸入輸出控制信號均采用光電隔離。
SR4驅動器可通過撥碼開關選擇運行電流和細分，有8種細分，8種電流供選擇，具有過壓，欠壓，相電流過流保護，其輸入輸出控制信號均采用光電隔離。
特性
|
SR4 |
SR4-Plus |
|
輸入電壓：24-48VDC |
|
|
輸出相電流：4.5A(Peak) |
|
|

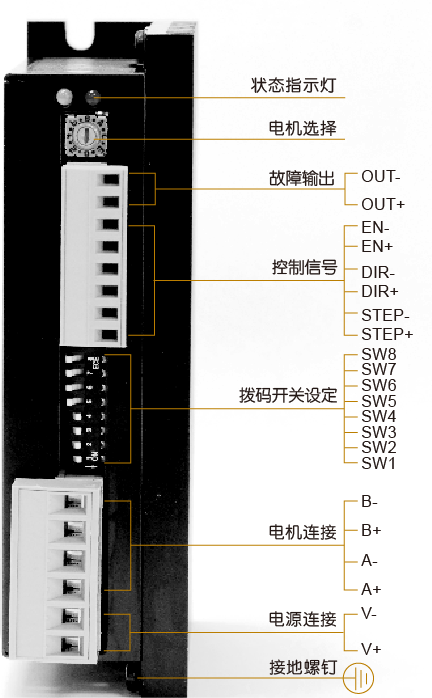

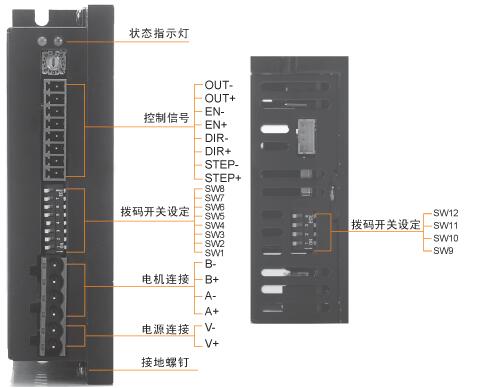

3個數字輸入口：脈沖/方向/使能信號，5-24VDC， 光電隔離 |
|
|
通過撥碼開關SW5-SW7選擇8檔細分(步/轉)： |
通過撥碼開關SW5-SW8選擇16檔細分(步/轉)： |
|
通過撥碼開關SW1-SW3選擇8檔電流： |
通過撥碼開關SW1-SW3選擇8檔電流： |
|
旋鈕開關選擇電機參數和負載慣量，以配合電流控制算法， 使電機性能最優化 |
旋鈕開關選擇電機參數, SW11選擇負載慣量，以配合電流控制算法， 使電機性能最優化 |
|
?/ |
開關SW12選擇脈沖方向輸入口的噪音濾波頻率為150KHz或2MHz |
|
?/ |
開關SW10選擇細分插補功能，提供了更平滑，更可靠的運動 |
|
SW4選擇空閑電流：50%或90% |
|
|
1個數字輸出口：報錯信號輸出開關 |
|
|
SW8選擇自檢功能 |
SW9選擇自檢功能 |
|
保護：過電壓，欠壓，過流，電機繞組開路 |
|
